杭打ち用 位置出し定規
商品コード:204-0060
35%OFF!
定価 ¥19,800(税込)
売価 ¥12,870(税込)

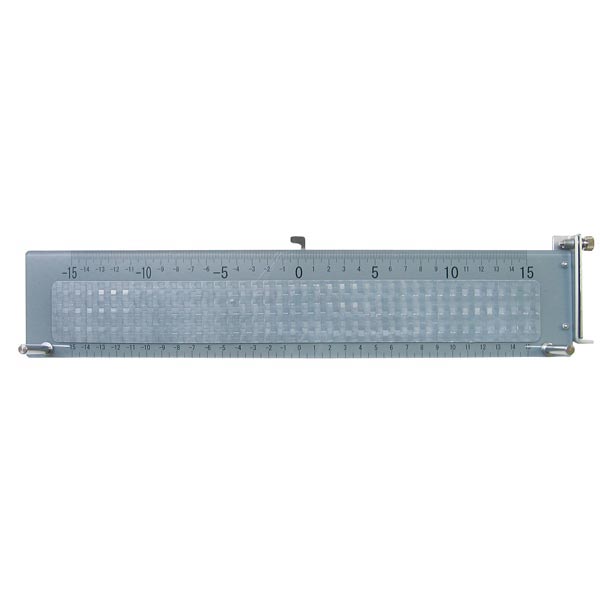

塩ビ定規にシートプリズムを貼り付けた杭打ち専用定規。
トランシーバと併用すると便利。
特長
- ●トータルステーションから見やすいよう大きな目盛り。
- ●目盛りの0点位置が中央にありプリズムからどれだけ移動(前後)させればいいのかが分かり易い。
- ●小型軽量で持ち運びにも便利。
- ●目盛りが消えなくするためにまた、目盛りを見やすくするために透明とグレーの二重貼り構造。
メーカー | 神山製作所 |
仕様 | 小型軽量 |
-
①:定規を光波に向かって置き、測距する。
(ピンポールプリズム約8個横に並べた測量用反射シートを使用しておりますので視準は真中の0付近でなくても-15~15の間ならOKです。 -
②:前後15cm以内に位置を出したい点がくるまで定規を移動する。 -
③:定規での視準線の通りの数字をポールマンに伝え、通りの数字の位置にピンポールプリズムを立てる。 -
④:定規の金具をポールの石突に引っ掛け定規を回転させて通りの方向とつまみの中心(赤丸)を一致させる。(光波とポールマンが離れていたり斜面のときはバーを垂直に立てる)
注:状況によっては定規を回転させることができないこともあります。 -
⑤:ピンポールプリズムで測距した求点まで前後に移動する。 -
⑥:最後に定規を外し、通りを微調整し、求点を出す。
